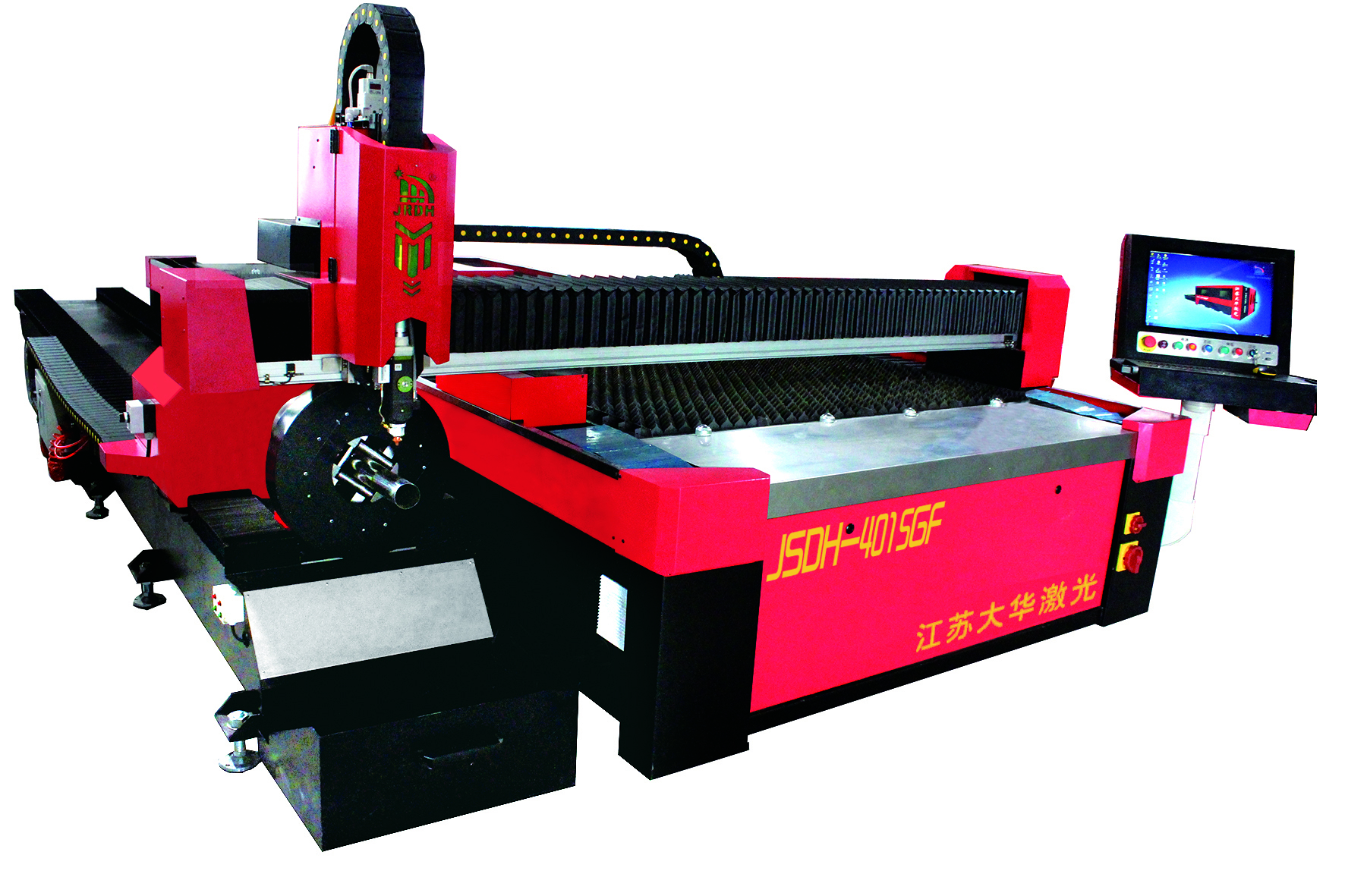

JSDH-4015GF PLATE AND TUBE 2 IN 1 FIBER LASER CUTTING MACHINE

應用材料/Applicable materials:
碳鋼板（O2）0.5mm~20mm,不銹鋼（N2）0.5~8mm mm金屬板材
Thin carbon steel0.5~3mm, stainless0.5~1.5 and other kinds of metal sheets

針對金屬薄板用戶研發，價廉物美。機器每天24小時穩定工作，可配置500W~2000W激光器，適用于中端客戶。
R&D for the customers in the field of thin metal sheet ,good price and good quality .This machine can continuously work for 24 hours everyday  and work stable .Laser power 500-2000W available ,suitable for normal customers


JSDH-4015GF 性能技術參數/Technical Parameters

加工幅面           4000mmX1500mm
Processing Area
正常運行速度           90m/min
Cutting Speed
加速度           0.3G
Accelerated speed
X/Y定位精度          ±0.2mm/m
X/Y Positioning Accuracy
X/Y重復定位精度          ±0.02mm
X/Y Repeated Positioning Accuracy
工作電壓          220(380)V±10% 50Hz
Power supply
激光器功率          500w-2000w
Laser power
設備總功率          ＜10KVA
Machine gross power
整機重量          7000KG
Whole machine weight
傳動方式         龍門齒條雙驅
Transmission         Precise pinion and rack dual-drive transmitting



Ø 采用安川伺服電機，YYC齒輪齒條，電氣施耐德，氣路SMC。

Ø Adopts Yaskawa servo motor ,YYC gear and rack ,machine tool electrical is Schneider ,Gas path is SMC;

Ø 600℃高溫?zé)崽幚恚?4小時隨爐冷卻，德國龍門銑精加工，精密焊接，保障20年不變形。
Ø 600℃ heat treatment,24 hours cooling in the oven,Germany 8-meter milling machine processing  ,Precise Co2 protection welding,ensuring 20 years’ working without deformation;

Ø 導軌安裝調試采用精密準直儀測試，精度0.01mm;
Ø Precise collimator used for guide rail assembling and debugging,precision is up to 0.01mm;

Ø 適用于高速切割
Ø Suitable for high speed cutting
